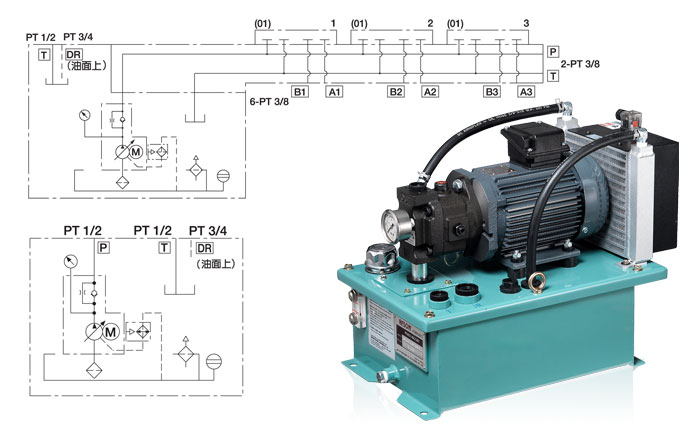

小型油壓動力單元
AP系列型號說明
| AP | -V1 | -F2 | S | -VD | 12 | -B | -10 | -M2 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 安頌小型標準化 油壓動力單元 |
油箱容量 | 電動機出力 | 電動機額定電壓 | 油泵機殼號 | 吐出量規格 | 壓力調整範圍 | 設計編號 | 回路選擇 | ||
| 記 號 | 幾何排量 （cm3/rev） |
記 號 | 調整範圍 (bar) |
|||||||
| V1： 10Lit.V2：20Lit. |
F1： 0.75kwF2：1.5kwF3： 2.2kw |
S：標準電壓 適合50Hz或60Hz電源週率 電壓220V/380V※ 如需特殊電壓，請與業務人員洽詢。 |
VD | 08 | 8 | A | 8~20 | 10 | 無記號： 無油路板3P： 3P 轉接板M1： 01-1 聯 M2： M3： |
|
| 12 | 12 | |||||||||
| B | 15~35 | |||||||||
| 16 | 16 | |||||||||
| C | 30~55 | |||||||||
| SVD | 08 | 8 | ||||||||
| D | 50~70 | |||||||||
| 12 | 12 | |||||||||
| 出廠時吐出量設定 Q max. |
出廠時壓力設定 P min. |
|||||||||
※ 泵轉速限制
最低轉速：800 r/min
最高轉速：1800 r/min
