台湾JGH久冈DB.DBW电磁控制溢流阀
| 型式 | O型環油口A,B | O型環油口X | 附屬安裝螺絲 | 底板型式 |
|---|---|---|---|---|
| DB,DBW-G03 | P18 NBR90 9B | P9 NBR90 9B | M12 x 40L…4PCS | MA-02-1 |
| DB,DBW-G06 | P2B NBR90 9B | P9 NBR90 9B | M16 x 50L…4PCS | MA-02-2 |
| DB,DBW-G10 | P34 NBR90 9B | P9 NBR90 9B | M20 x 55L…4PCS | MA-02-3 |
閥類型符號
規格說明
| 型式 | 最高使用壓力 kgf/cm2 |
壓力調整範圍 kgf/cm2 |
最大流量 l/min |
Y口容許背壓 kgf/cm2 |
重量(不含電磁閥) kg |
||
|---|---|---|---|---|---|---|---|
| DB-G03 | DBW-G03 | 320 |
1 : 7-70
2 : 7-140 3 : 7-320 |
100 | 160 | 3.5 | 3.4 |
| DB-G06 | DBW-G06 | 200 | 160 | 4.5 | 4.4 | ||
| DB-G010 | DBW-G10 | 400 | 160 | 6.0 | 5.9 | ||

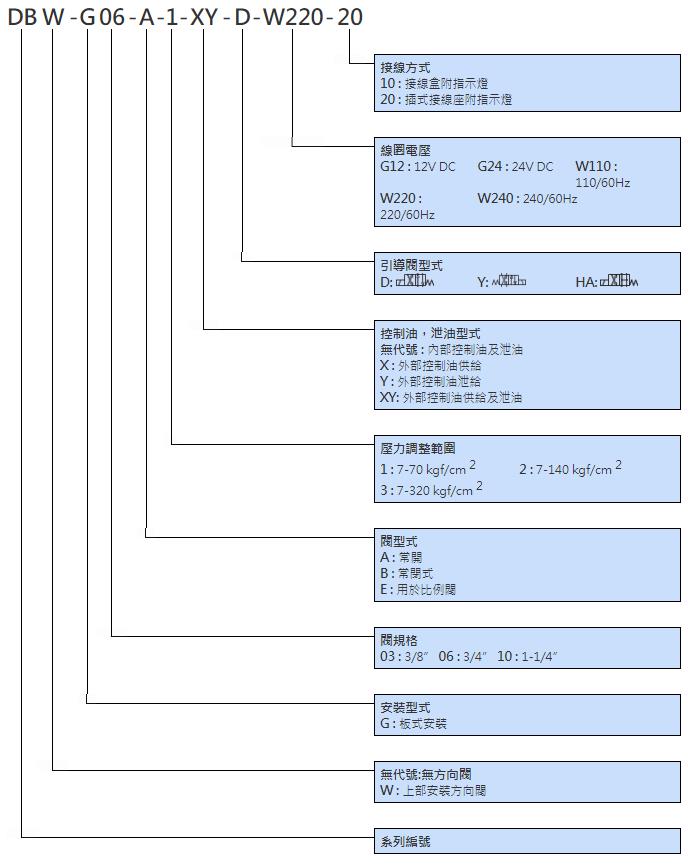

型號說明
| 型式 | 4WE-06電磁閥重量(kg) | |
|---|---|---|
| AC | DC | |
| 帶1個電磁鐵 | 1.6 | 1.7 |
| 帶2個電磁鐵 | 2.1 | 2.1 |
特點
- 最高使用壓力 320 kgf/cm2
- 用於底板安裝
- 用於油路塊安裝
- 借助於安裝在其上的方向電磁閥操作卸荷
功能說明
DB/DBW 型壓力控制閥是先導式溢流閥
它們用於限制(DB)或用電磁閥(DBW)限制及卸荷系統壓力,該溢流閥(DB)的組成主要包括帶主閥蕊插件(3)的主閥(1)和帶壓力調節元件的先導閥(2)。
DB型溢流閥
油路A中的壓力作用於主閥蕊(3)上。同時,壓力經帶節流孔(4)和(5)的控制通路(6)和(7)作用在主閥蕊(3)的彈簧加載側及先導閥(2)的球(8)上,如果通路A的壓力超過彈簧(9)的設定值球(8)克服彈簧(9)開啟。 對此該信號由控制線(10)和(6)從A通路內部供給。主閥蕊(3)彈簧加載側的油液經過控制通路(7)節流(11)和球閥(8)流入彈簧腔(12),從這裡內部供給-DB..型由控制通路(13)或外部供給-DB…-5X…Y型,由控制通路(14)引入油箱,節流孔(4)和(5)在主閥蕊(3)產生壓降由A管至B管連接口打開,油液由A管流向B管而設定工作壓力保持不變。
溢流閥借助油口X(15)可對不同壓力(第二個壓力額定值)卸荷或切換。
