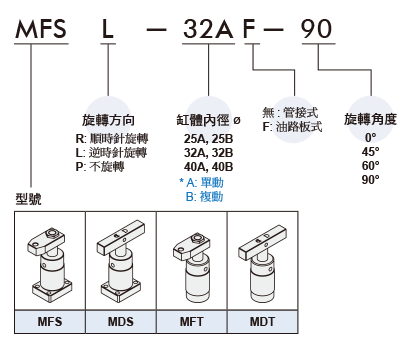

MF*/MD*
法兰型：MFS/ MDS，螺牙型：MFT/ MDT，主要使用在空间狭小、需高作动压力，且无任何辅助压板下，能够轻易的夹持及放松工件。本转角缸为单动型下拉式及复动型下拉式两种，有三种规格及两种压板可供选择。
特点
- 向左或向右旋转后垂直下压达到夹持目的。
- 为拉缸型态，可选购角度0、45、60、90度。
- 缸体为高级碳钢材质，表面硬化处理。
注意事项
- 压板加长时，G值勿超过原有规格1.2倍。
- 入油口请加装流量控制阀，控制转角速度，避免惯性撞击。
- 下压夹持时，应于垂直行程内夹紧工件。
- 每次上下工件时，务必以气枪清洁活塞杆处油封上的铁屑异物，避免下次使用异物嵌入油封。
| 作动方式 | 單動型, 複動型 |
|---|---|
| 油缸内径 (mm) | 25,32,40 |
| 活塞杆径 (mm) | 18, 22, 25 |
| 使用压力范围 | 5~21 MPa |
| 耐压力 | 35 MPa |
| 旋转角度 | 90°(60°,45°,0°)±2° |
| 转角行程 (mm) | 12, 15 |
| 垂直行程(mm) | 11, 18 |
| 理论夹力 (21 MPa) | 495~1600 kg |
